錳砂除鐵除錳濾料技術要求,錳砂除鐵除錳工作原理, 天然錳砂使用注意事項

錳砂除鐵除錳濾料技術要求,錳砂除鐵除錳工作原理, 天然錳砂使用注意事項

錳砂濾料簡述；

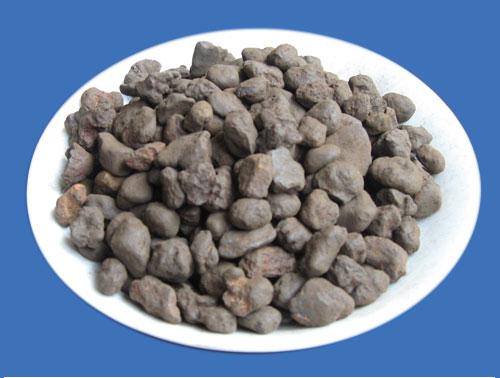

      錳砂濾料外觀為黑褐色，近視圓形，錳砂濾料主要成份為二氧化錳，氧化錳含量在35%-45%之間�？捎糜诘叵滤�除鐵除錳，工藝簡單，操作方便，占地面積小，工程造價低，長效穩定，服務周期在5年以上，易于管理，不填加任何化學藥劑即可達到去除水中鐵、錳、砷等有害物質的目的，水質完全達到國家飲用水標準，天然錳砂是非常好的地下水處理除鐵除錳濾料。
      錳砂濾料具有水處理濾料最理想的級配比例，使它在單位體積內有最大的比表面積、最強的截污能力、最大的氧化催化作用和最小的反沖洗流失率。錳砂濾料外觀粗糙呈褐色或淡灰色，常用于生活飲用水的除鐵、除錳過濾裝置，濾水效果非常良好。（注：MnO2≥35%既可除鐵，又能除錳，MnO2≤30%只能用于地下水除鐵）錳砂濾料主要用于降低水中的鐵錳鐵和錳總含量，我國一些地區地下水含鐵量可達5～10mg/L，也有高到20～30mg/L，含錳量可達0.5～2.0mg/L，超過2mg/L甚至各個高達5～10mg/L的也用發現。我國《生活飲用水標準》規定，生活飲用水中鐵的含量不應超過0.3mg/L，含錳量不超過0.1mg/L，超過時必須加以處理。因此地下水鐵、錳含量超標后水質顏色即發生變化，會給生活、生產用水將會造成很大的影響。
錳砂濾料技術要求；

       用于地下水除鐵和除錳的天然錳砂濾料，其錳的形態應以氧化錳為主。含錳量（以MnO2計，下同）不應小于35%的天然錳砂濾料，既可用于地下水除鐵，又可用于地下水除錳；含錳量為20%～30%的天然錳砂濾料，只宜用于地下水除鐵；含錳量小于20%的錳礦砂則不宜采用。宜優先采用經過科學試驗或生產使用證明能獲得良好除鐵和除錳效果的天然錳砂品種作濾料。
       1.天然錳砂濾料的平均密度一般為3.2g/cm3至3.6g/cm3范圍內。使用中對密度有特殊要求者除外。
       2.天然錳砂濾料的鹽酸可溶率不應大于3.5%（百分率按質量計，下同）。
       3.天然錳砂濾料的破碎率和磨損率之和不應大于3%。
       4.天然錳砂濾料應不含肉眼可見泥土、頁巖和外來碎屑，含泥量不應大于2.5%。
       5.濾料的水浸出液應不含對人體有毒、有害物質。
錳砂濾料常用規格；
       0.5-1mm， 0.8-1.2mm ，1-2mm ，2-4.0mm， 48.0mm ，8-16mm因錳砂濾料強度低，一般不建議選用太小型號，特殊規格可根據用戶需求另行加工。
錳砂濾料除鐵除錳性能；

        天然錳砂除鐵是一種接觸催化除鐵工藝，適合于地下水含鐵量小于20mg/l的除鐵。天然錳砂中含的高價錳能將水中的二價鐵氧化成三價鐵，同時在表面形成有催化作用的“活性濾膜”，進一步提高了除鐵效果。含鐵水經曝氣后，只經天然錳砂一次過濾，就能完成全部除鐵過程，常用于飲用水除鐵、除錳過濾裝置，地下水除鐵除錳凈化水質使用。錳砂氧化錳含錳量小于20%的錳礦砂則不宜采用。因各地區水質不同,最好先采用科學試驗或生產使用證明能獲得良好除鐵和除錳效果的天然錳砂品種最佳的作除鐵除錳濾料。
錳砂濾料物理、化學性能分析：

錳砂除鐵除錳工作原理；
       鐵以Fe2+的狀態曾于地下（井）水中，其水有異色異味，污染離子交換樹脂而降低交換能力，長時間后生成鐵垢，影響傳熱，能腐蝕設備。而錳砂中的MnO2與Fe2+發生氧化還原反應，使Fe2+變為Fe3+并生成 Fe(OH)3沉淀，從而利用錳砂過濾器的反沖洗功能達到去除凈化的目的。當含有鐵、錳的水長期通過濾料表面時，在濾料表面就會生成鐵質和錳質濾膜。由于該性濾料對鐵、錳的吸附能力更強，所以經過改性濾料可以縮短鐵質、錳質濾膜的形成時間，自然條件下形成的鐵質濾膜往往需要幾個禮拜的時間，而形成錳質濾膜的時間就更久。所形成的鐵質、錳質濾膜對鐵、錳的去除一般具有催化作用，即我們所稱的“活性濾膜”。一些地方已經建成除鐵、除錳水廠，但是處理效果并不是很好。原因在于改性濾料制備過程的費用比較高，所以不適用于大型的水處理廠；對于鐵質活性濾膜和錳質活性濾膜去除水中鐵、錳的研究還處于實驗階段，技術尚不成熟。人們又把目光投向生物法去除鐵、錳，并且已經取得一些成效。所以，很多地方采用接觸氧化法并在濾膜中接種微生物的方法來進行鐵、錳的去除，這也將成為除鐵、除錳技術發展的新趨勢。
錳砂除鐵除錳用濾料含量選用；
      在除鐵錳濾池中運行時，水中低價鐵錳離子先被覆合錳砂濾膜吸附，然后被氧化和水解，生成氫氧化物水合分子[Fe(OH)3XH2O] 和[Mn(OH)nXH2O] 形成的活性濾膜，并作為新的催化劑參與接觸氧化反應，使活性濾膜有隨著使用增厚的趨勢，形成了覆合錳砂的自修復特性,使用一年的覆合錳砂，錳含量增加18.2%，鐵含量增加4.8%；使用兩年半的錳含量增加了27.3%，鐵含量增加14.3%.錳砂容重較低(為1.55～1.60g/cm3)，特別適用于大中型水廠的虹吸除鐵錳濾池和各型除鐵錳濾罐 虹吸濾池由于反沖洗水頭較低，往往不宜于使用容重較大的天然錳砂濾料（其容重一般為2.2～2.4g/cm3），使大中型水廠除鐵錳濾池的設計使用受到一定限制。
錳砂濾料使用注意事項；
      天然錳砂池他的反沖洗時間一般為5-15分鐘。天然錳砂 池料表面的“活性濾膜“結構比較硫松，能在長時間的沖洗中破壞， 所以濾池的反沖洗應以不破壞濾料表面的“活性論膜”為度。 否期會引起濾后水質嚴重惡化，在地下水除鐵濾池中，應采用不易為鐵質堵塞的配水系統形式。推薦采用上設承托層的管式大阻力配水系統和格 栩式或孔板式小阻力配水系統。
錳砂除鐵除錳效果；
      在水質軟化過程中，首先，由于錳砂軟化水的處理時間有限，其次，由于水中有鐵單質，三氧化二鐵，氧化亞鐵等鐵的氧化物，各種物質混合，使錳砂的除鐵除錳效果，軟化水效果大幅度降低，所以為了增加錳砂除鐵除錳的效果，就要在錳砂處理工藝前加一道曝氣處理工藝，是除鐵除錳達到最佳的效果！可根據水質的不同組合形式選用不同比列的厭氧—好氧—兼氧的生物處理工藝，這種工藝不但有優異的脫氮除磷效果，而且能夠把大分子量的有機物裂解成易于好氧生物降解的低分子量有機物。最重要的是能夠將鐵單質，單質錳，氧化亞鐵，低價氧化錳，氧化成高價鐵的氧化物！這樣錳砂的除鐵除錳壓力就降低了，整體處理效果最佳！
