長柄濾頭,濾板,斜管技術要求參數
作者來源:gysxlc 發布時間： 2019/12/11 10:14:27 標簽：長柄濾頭 濾板 斜管
導讀：濾頭結構：濾頭濾桿為一整體，濾柄上帶外螺紋，柄下端設有條形夾縫。套管長100mm，外壁有止水環，并帶內螺紋。每個濾帽上均勻分布濾縫，濾縫寬度均勻一致，濾帽上開有狹小過水（氣）縫。濾板厚度為100mm，濾板的四周…
長柄濾頭,濾板,斜管技術要求參數

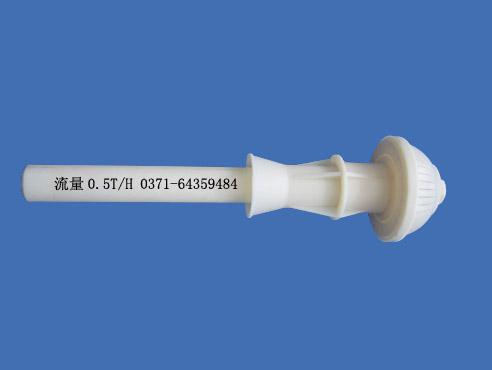

長柄濾頭：
長柄濾頭由半球型帶有窄縫的濾帽、連接濾頭的濾柄、埋在濾板里濾頭裝配所用的強性套管橡膠墊片等構成。所有構件均采用ABS工程塑料。濾頭結構：濾頭濾桿為一整體，濾柄上帶外螺紋，柄下端設有條形夾縫。套管長100mm，外壁有止水環，并帶內螺紋。每個濾帽上均勻分布濾縫，濾縫寬度 均勻一致，濾帽上開有狹小過水（氣）縫。濾柄：在濾柄上部留有一個小圓孔，下部有一條狹長縫隙，經濾帽縫隙向?yàn)V 層布水布?xì)�。預埋套管：每個濾頭均應配有可預埋在鋼筋混凝土濾板中的內螺紋預埋套管，安裝時只需將濾頭擰緊在預埋套管上即可。
濾板：
濾板厚度為100mm，濾板的四周設有用于嵌縫密封的凹形槽，每塊濾板澆注 時預埋長100mm 的濾頭套管。平面尺寸誤差不超過±3mm，表面平整度不超過±2mm，預埋套管垂直誤差±3mm。混凝土預制濾板制作要求：濾板采用鋼模澆制，水灰比，石子、砂等材料配制嚴格參考行業相關標準。
斜管：
比如：斜管孔徑為50±5mm（內切圓直徑）、斜管安裝傾角60°、斜長1000±10mm。斜管壁厚：斜管的壁厚為δ0.5±0.05mm。斜管材質：材質為聚丙烯乙丙共聚。斜管表面光滑，無裂縫、氣泡，無明顯色差、雜質及凹點。
